Care sunt dimensiunile unui șasiu standard de amperi de putere?
În calitate de furnizor experimentat de șasiu AMP de putere, am fost adesea întrebat despre dimensiunile standard ale acestor componente cruciale. Dimensiunile unui șasiu AMP de putere nu sunt doar numere arbitrare; Acestea sunt determinate cu atenție de o varietate de factori, inclusiv de utilizarea prevăzută a amplificatorului, a componentelor pe care le găzduiește și a standardelor din industrie.
Standarde industriale și dimensiuni comune
În industria audio, există unele standarde recunoscute pe scară largă care influențează dimensiunile șasiului AMP de putere. Unul dintre cele mai frecvente standarde este dimensiunea suportului. Amplificatoarele de putere de montare sunt proiectate pentru a se încadra în rafturi standard de echipamente de 19 inci, care sunt utilizate în mod obișnuit în configurații audio profesionale, studiouri de înregistrare și sisteme de sunet live.
Pentru un raft de 19 inch - șasiu de amperi de montare, lățimea este de obicei de 19 inci (482,6 mm). Această lățime este standardizată pentru a se asigura că mai multe componente pot fi instalate laterale - de către un raft, fără probleme de compatibilitate. Înălțimea șasiului este măsurată în „unități de raft” (u). O unitate de raft este egală cu 44,45 mm). Înălțimi comune pentru șasiul AMP de putere în aplicațiile de raft - Mount sunt 1U, 2U, 3U sau 4U. Un șasiu 1U este relativ compact, potrivit pentru amplificatoare mai mici sau pentru cele cu mai puține caracteristici, în timp ce un șasiu 4U poate găzdui transformatoare mai mari, sisteme de răcire mai extinse și circuite suplimentare.
Adâncimea șasiului poate varia semnificativ în funcție de puterea și de complexitatea amplificatorului. Pentru amplificatoare mai mici, mai mici - puterea, adâncimea ar putea fi în jur de 8 - 10 inci (203,2 - 254 mm). Amplificatorii de putere medie ar putea avea o adâncime de 12 - 16 inci (304,8 - 406,4 mm), iar amplificatoarele de putere ridicată pot necesita o adâncime de 457,2 mm de 18 inci (mai mult pentru a adăposti transformatoare mari și alte componente voluminoase.
Personalizare pe baza cerințelor amplificatorului
Deși există standarde din industrie, nu tot șasiul AMP de putere respectă strict aceste dimensiuni. Multe amplificatoare au cerințe unice care necesită șasiu de dimensiuni personalizate. De exemplu, un amplificator audiofil de înaltă calitate ar putea fi proiectat cu un șasiu mai mare pentru a oferi mai mult spațiu pentru componente de înaltă calitate și pentru a reduce interferența electromagnetică. Aceste șasiuri personalizate pot avea lățimi, înălțimi și adâncimi standard pentru a răspunde nevoilor specifice ale designului amplificatorului.
Puterea de putere a amplificatorului este un factor major în determinarea dimensiunilor șasiului. Amplificatorii de putere mai mari generează mai multă căldură, ceea ce necesită chiuvete mai mari și o ventilație mai bună. Drept urmare, adesea au nevoie de șasiu mai mare pentru a găzdui aceste componente de răcire. De exemplu, un amplificator de 1000 - watt va avea de obicei nevoie de un șasiu mai mare decât un amplificator de 100 watt pentru a asigura o disipare adecvată a căldurii.
Tipul de componente utilizate în amplificator afectează, de asemenea, dimensiunile șasiului. Amplificatoarele cu transformatoare mari, condensatoare multiple și plăci de circuite complexe necesită mai mult spațiu. În plus, dacă amplificatorul este proiectat cu caracteristici avansate, cum ar fi construit - în procesarea semnalului sau conectivitate wireless, șasiul poate fi necesar să fie mai mare pentru a adăposti circuitele suplimentare.
Materiale și impactul acestora asupra dimensiunilor
Alegerea materialului pentru șasiul AMP de putere poate influența, de asemenea, dimensiunile sale.Șasiu de aluminiusunt o alegere populară în industrie datorită proprietăților lor ușoare, de căldură excelentă și a rezistenței la coroziune. Șasiul de aluminiu poate fi proiectat cu pereți mai subțiri în comparație cu șasiul de oțel, menținând în același timp o rezistență suficientă. Aceasta înseamnă că un șasiu de aluminiu cu același volum intern ca un șasiu de oțel poate avea dimensiuni externe ușor mai mici.
Șasiu de aluminiusunt, de asemenea, mai ușor de prelucrat și personalizat, permițând proiecte mai complexe și dimensiuni precise. De exemplu, putem crea șasiu de aluminiu cu tăieturi personalizate pentru conectori, comutatoare și afișaje, care pot optimiza utilizarea spațiului în cadrul șasiului.
Pe de altă parte, șasiul din oțel sunt cunoscute pentru durabilitatea și rezistența lor ridicată. Acestea sunt adesea utilizate în aplicații industriale sau de înaltă calitate, unde amplificatorul trebuie să reziste la medii dure sau cu o utilizare grea. Cu toate acestea, oțelul este mai dens decât aluminiul, astfel încât un șasiu din oțel poate fi mai greu și necesită mai mult spațiu pentru sprijinul structural.
Importanța disipatării căldurii în proiectarea șasiului
Disiparea căldurii este o considerație critică în proiectarea șasiului AMP de putere și are un impact direct asupra dimensiunilor. Amplificatoarele de putere generează căldură în timpul funcționării, iar dacă această căldură nu este disipată în mod corespunzător, poate duce la o performanță redusă, o defecțiune a componentelor și chiar pericole de siguranță.

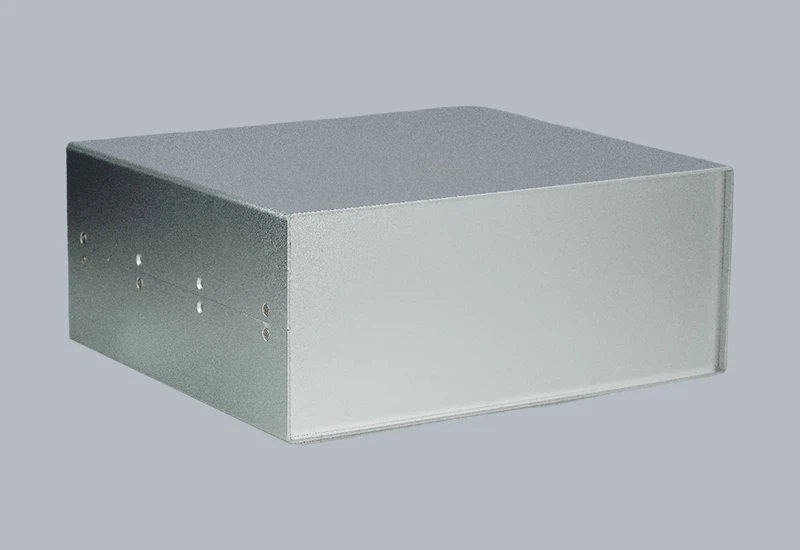

OÎncântarea de disipare a călduriieste conceput pentru a maximiza suprafața disponibilă pentru transferul de căldură. Acest lucru poate fi obținut prin utilizarea de chiuvete de căldură, aripioare și găuri de ventilație. Chiuvetele de căldură sunt de obicei atașate la tranzistoarele de alimentare sau la alte componente generatoare de căldură și se extind în șasiu. Cu cât este mai mare chiuveta de căldură, cu atât se poate disipa mai multă căldură. Drept urmare, este posibil ca șasiul cu sisteme eficiente de disipare a căldurii să fie mai mare pentru a găzdui aceste componente de disipare a căldurii.
Găurile de ventilație sunt, de asemenea, o parte importantă a disipatării căldurii. Acestea permit aerului să curgă prin șasiu, transportând căldură. Mărimea și plasarea acestor găuri de ventilație trebuie să fie concepute cu atenție pentru a asigura fluxul de aer adecvat, fără a compromite integritatea structurală a șasiului.
Impactul cerințelor de reglementare
Cerințele de reglementare pot influența, de asemenea, dimensiunile șasiului AMP de putere. De exemplu, în unele regiuni, există standarde de siguranță care necesită o anumită gardă între componentele electrice vii și pereții șasiului. Această gardă este necesară pentru a preveni pericolele de șoc electric. Drept urmare, este posibil ca șasiul să fie mai mare pentru a îndeplini aceste cerințe de siguranță.
Reglementările de compatibilitate electromagnetică (EMC) joacă, de asemenea, un rol. Pentru a reduce interferența electromagnetică (EMI), șasiul poate fi necesar să fie proiectat cu protecție corespunzătoare. Aceasta poate implica adăugarea de materiale conductive sau utilizarea unui design specific pentru a conține câmpurile electromagnetice generate de amplificator. Aceste măsuri de ecranare se pot adăuga la dimensiunile generale ale șasiului.
Concluzie
În concluzie, dimensiunile unui șasiu de amperi de putere standard sunt influențate de o multitudine de factori, inclusiv standardele industriei, cerințele amplificatorului, materialele, nevoile de disipare a căldurii și cerințele de reglementare. În timp ce există dimensiuni comune pentru șasiu de raft - montare, șasiul de dimensiuni personalizate sunt adesea necesare pentru a răspunde nevoilor unice ale diferitelor amplificatoare.
În calitate de furnizor de șasiu AMP Power, înțelegem importanța furnizării de șasiuri de înaltă calitate care să îndeplinească cerințele specifice ale clienților noștri. Indiferent dacă aveți nevoie de un raft standard - șasiu de montare sau unul personalizat - proiectat, avem expertiză și resurse pentru a oferi o soluție care se potrivește perfect amplificatorului.
Dacă sunteți pe piață pentru un șasiu AMP Power și doriți să discutați cerințele dvs. specifice, vă invităm să ne contactați pentru o consultație detaliată. Echipa noastră de experți este gata să lucreze cu dvs. pentru a găsi cea mai bună soluție de șasiu pentru amplificatorul dvs.
Referințe
- Standarde Societatea Audio Engineering (AES) pentru dimensiunile echipamentelor audio.
- Specificații ale producătorului diferitelor amplificatoare de putere.
- Literatură tehnică privind transferul de căldură și proiectarea carcasei electronice.
